_耐磨旋風除塵器的實驗研究

為減輕粉塵對器壁的磨損和減少二次揚塵．本文所采取的技術措施是在器壁內側設置環縫套圈，環縫套與器壁問距離為10-20mm。

其基本原理是：粉塵在旋轉氣流作用下向邊壁驅進，然后利用靠近邊壁處的下行氣流將粉塵帶^環縫。依照旋風除塵器軸向流速計算和測定結果，下行氣流在流經環縫時的流速可達5～10m／s。粉塵一旦靠近套圈_難以“返混”。環縫的存在，不僅可以減少二次揚塵，而且使靠近套圈處的粉塵離心沉降速度增加，從而大大提高了除塵效率。當粉塵進入套圈與器壁所形成的空問中，由于該空間斷面比環縫斷面太l0多倍，于是進入該空間的下行流速急剛衰減．從而形成低速氣墊（下行速度小于0 5m／s）。氣墊中的粉塵在此下行流速和自重作用下緩緩落下，從而無法對器壁造成磨損。

總之環縫可稱為耪塵“陷井”，套圈與器壁空間可稱之為防磨“氣墊”。

當然含塵氣流不可避免地要與套圈接觸，但環縫的存在，使靠近套圈處的粉塵始終無法形成高速旋轉的濃縮灰環，從而大太減輕了對套囝的磨損。

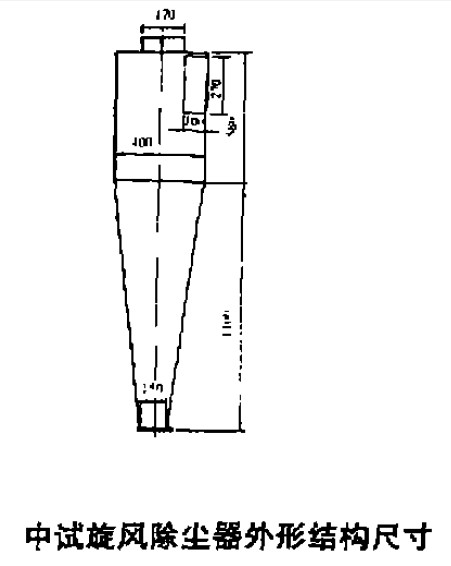

中試旋風除塵器外形結構尺寸見圖．試驗在2t／h燃煤鍋爐上進行。作為比較實驗，沒有對除塵器的分級效率做測定。由于磨損試驗需要很長周期，故沒有這部分試驗內容試驗分有環縫套圈和無環縫套圈旋風除塵器在不同入口風速條件下的總除塵效率和阻力比較，測試結果。



效率實驗結果可以看出，有套圈的環縫氣墊旋風除塵器比無套圈的普通旋風陳塵器的除塵效率高5％以上。阻力實驗結果表明．有環縫套圈旋風除塵器的壓力損失要小。有環縫套圈后旋風除塵器阻力降低的原因尚明確，但有一點是肯定的，由于環縫的存在，使高速旋轉的上、下灰環消失，旋轉氣流無需為輸送邊壁處的灰環而耗能。

結論

（1）器壁磨損是由于粉塵在離心力作用下．向器壁沖擊以及在器壁處形成的濃縮灰環的沖刷造成的。

（2）由靠近邊壁處的紊流脈動速度，及切向氣流和下行氣流的速度梯度等因素而導致的二次揚塵，減少了粉塵的徑向離心沉降速度，從而降低了旋風除塵器應有的除塵效率。

（3）在旋風除塵器中設置環縫套圈，將靠近器壁不利于粉塵收集的部分下行氣流變?yōu)橛兄诜蹓m收集的徑向氣流，_大地減少了二次揚塵，提高了除塵效率。環縫的存在，將粉塵“吸人”器壁與套圈問的低速氣墊中，使除塵器內無法形成上灰環和下灰環，從而減輕了對套圈的磨損。高速含塵氣流不與除塵器筒壁接觸，所以增強了耐磨性能。由于環縫套圈的加工制作簡單，使除塵器的成本幾乎沒有增加，但效率、阻力、耐磨性各項指標均有提高。對比實驗表明：新型_耐磨除塵器的除塵效率提高約5％，阻力系數降低10％，初步估計其使用壽命將比普通旋風除塵器延長5倍以上。
